کاربردهای سیم ارت : راهنمای جامع برای ایمنی و عملکرد سیستم های الکتریکی
سیم ارت که اغلب به عنوان هادی حفاظتی زمین نیز شناخته می شود جزء حیاتی هر سیستم الکتریکی مدرن است. کاربرد اصلی سیم ارت ایجاد یک مسیر امن و با مقاومت کم برای جریان های خطا به زمین است.
این عملکرد حیاتی از افراد در برابر شوک الکتریکی محافظت کرده و از تجهیزات الکتریکی در برابر آسیب های ناشی از اضافه ولتاژ و جریان های نشتی محافظت می کند.
به زبان ساده سیم ارت به عنوان یک مسیر فرار اضطراری برای جریان های ناخواسته عمل می کند و اطمینان می دهد که در صورت بروز خطا جریان به جای عبور از بدن انسان یا آسیب رساندن به تجهیزات به زمین منتقل می شود.
کاربردهای سیم ارت در صنایع مختلف
سیم ارت در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرد. در اینجا به برخی از مهم ترین کاربردهای سیم ارت در صنایع مختلف اشاره می کنیم :
- صنعت برق : در صنعت برق سیستم ارتینگ بخش جدایی ناپذیر نیروگاه ها پست های انتقال و توزیع برق و شبکه های الکتریکی است. سیستم ارتینگ در این صنعت برای حفاظت از تجهیزات فشار قوی ایمنی پرسنل و عملکرد مطمئن شبکه برق ضروری است.
به عنوان مثال در پست های فشار قوی سیستم ارتینگ برای تخلیه جریان های اتصال کوتاه و اضافه ولتاژهای ناشی از صاعقه استفاده می شود.
در شبکه های توزیع برق سیستم ارتینگ برای حفاظت از مصرف کنندگان خانگی و صنعتی در برابر شوک الکتریکی و نوسانات ولتاژ استفاده می شود. - صنعت ساختمان : در صنعت ساختمان سیستم ارتینگ برای ایمنی تاسیسات الکتریکی ساختمان های مسکونی تجاری و صنعتی ضروری است.
سیستم ارتینگ در ساختمان ها برای حفاظت از ساکنان و کاربران در برابر شوک الکتریکی حفاظت از تجهیزات الکتریکی و الکترونیکی در برابر صاعقه و نوسانات ولتاژ و بهبود عملکرد سیستم های الکترونیکی استفاده می شود. در ساختمان های بلند سیستم ارتینگ نقش مهمی در حفاظت در برابر صاعقه ایفا می کند. - صنعت نفت و گاز و پتروشیمی : در صنایع نفت گاز و پتروشیمی سیستم ارتینگ به دلیل وجود مواد قابل اشتعال و انفجار از اهمیت ویژه ای برخوردار است.
سیستم ارتینگ در این صنایع برای جلوگیری از تجمع بارهای الکترواستاتیکی که می توانند باعث جرقه و انفجار شوند استفاده می شود. همچنین سیستم ارتینگ برای حفاظت از تجهیزات حساس در برابر صاعقه و نوسانات ولتاژ و اطمینان از عملکرد ایمن و قابل اعتماد تجهیزات فرآیندی استفاده می شود. - صنعت مخابرات : در صنعت مخابرات سیستم ارتینگ برای حفاظت از تجهیزات حساس مخابراتی مانند دکل های مخابراتی آنتن ها و تجهیزات الکترونیکی در مراکز داده در برابر صاعقه نوسانات ولتاژ و نویز الکترومغناطیسی استفاده می شود.
سیستم ارتینگ در این صنعت نقش مهمی در حفظ پایداری و کیفیت ارتباطات مخابراتی ایفا می کند. دکل های مخابراتی به دلیل ارتفاع زیاد در معرض خطر برخورد صاعقه قرار دارند.
سیستم ارتینگ مناسب جریان صاعقه را به زمین منتقل کرده و از آسیب به تجهیزات و قطعی ارتباطات جلوگیری می کند. - صنعت پزشکی : در صنعت پزشکی سیستم ارتینگ به دلیل حساسیت بالای تجهیزات پزشکی و اهمیت ایمنی بیماران از الزامات حیاتی است.
سیستم ارتینگ در بیمارستان ها و مراکز درمانی برای حفاظت از بیماران و پرسنل پزشکی در برابر شوک الکتریکی جلوگیری از تداخل الکترومغناطیسی در تجهیزات پزشکی حساس و اطمینان از عملکرد دقیق و قابل اعتماد تجهیزات پزشکی استفاده می شود.
تجهیزات پزشکی که مستقیماً با بدن بیمار در تماس هستند باید به دقت ارت شوند تا از هرگونه جریان نشتی که می تواند برای بیمار خطرناک باشد جلوگیری شود. - مراکز داده (Data Centers) : مراکز داده که محل نگهداری و پردازش حجم عظیمی از اطلاعات هستند به سیستم های ارتینگ بسیار پیشرفته و قابل اعتماد نیاز دارند.
سیستم ارتینگ در مراکز داده برای حفاظت از تجهیزات گران قیمت سرورها و تجهیزات شبکه در برابر نوسانات ولتاژ و صاعقه جلوگیری از تخلیه الکترواستاتیکی (ESD) که می تواند به قطعات الکترونیکی حساس آسیب برساند و حفظ پایداری و عملکرد مداوم سیستم های IT استفاده می شود.
سیستم ارتینگ در مراکز داده اغلب شامل سیستم های ارتینگ حلقوی و شبکه ای است که مقاومت ارت بسیار پایین و پایداری را فراهم می کنند.
تفاوت کاربرد کابل برق معمولی با سیم ارت و تاثیر آن بر قیمت
کابل برق معمولی برای انتقال جریان الکتریکی طراحی شده در حالی که سیم ارت برای ایجاد مسیری ایمن برای جریان های نشتی به زمین استفاده می شود.
کابل برق به دلیل نیاز به عایق های پیچیده و ظرفیت انتقال جریان بالا معمولاً گران تر از سیم ارت است. سیم ارت اغلب از مواد ارزان تر مانند فولاد گالوانیزه یا مس با عایق ساده‌تر ساخته می‌شود.
تفاوت در کاربرد و مواد اولیه تأثیر مستقیمی بر لیست قیمت سیم و کابل برق دارد.
تفاوت در لیست قیمت سیم و کابل برق به عوامل گوناگونی بستگی دارد. جنس هادی (مس یا آلومینیوم) و اندازه و ضخامت سیم به طور مستقیم بر میزان مواد به‌کاررفته و در نتیجه قیمت تأثیر می‌گذارند.
سیم و کابل ابهر؛ کاربردی ترین سیم ارت
سیم و کابل ابهر به عنوان یکی از کاربردی ترین و باکیفیت ترین تولید کنندگان سیم های ارت در بازار شناخته شده است. قیمت سیم و کابل ابهر به عوامل متعددی بستگی دارد:
- جنس و ضخامت سیم: سیم های ارت ابهر معمولاً از مس یا آلومینیوم با ضخامت های مختلف تولید می شوند. مس به دلیل رسانایی بهتر گران تر است.
- نوع عایق: کیفیت و نوع عایق به کار رفته در سیم ارت بر قیمت آن تأثیر می گذارد..
- نوسانات بازار: قیمت مواد اولیه و شرایط اقتصادی می‌توانند قیمت سیم ارت را تحت تأثیر قرار دهند.
سیم ارت چیست و چگونه کار می کند؟

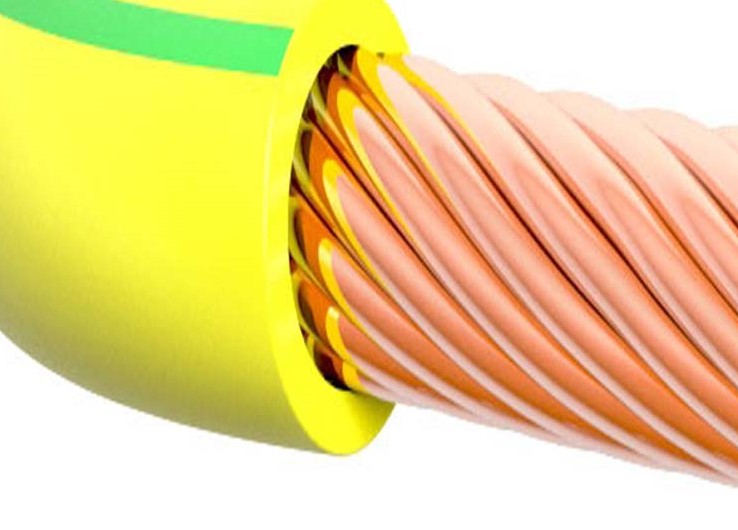

سیم ارت معمولاً یک هادی مسی یا آلومینیومی است که به طور جداگانه یا به همراه سایر سیم های مدار الکتریکی نصب می شود. این سیم به زمین متصل شده و یک پتانسیل صفر ولت را به عنوان مرجع برای سیستم الکتریکی ایجاد می کند. عملکرد اصلی سیم ارت بر پایه اصل اختلاف پتانسیل استوار است.
جریان الکتریکی همواره تمایل دارد از مسیری با کمترین مقاومت عبور کند. در شرایط عادی جریان الکتریکی در مسیر طراحی شده خود یعنی از طریق سیم های فاز و نول جریان می یابد.
اما در صورت بروز خطا مانند اتصال بدنه یک دستگاه الکتریکی به سیم فاز پتانسیل بدنه دستگاه نسبت به زمین افزایش می یابد.
در این حالت سیم ارت با ایجاد یک مسیر با مقاومت بسیار کم به زمین جریان خطا را به سمت زمین منحرف می کند. این عمل باعث می شود که پتانسیل بدنه دستگاه در سطح ایمن باقی بماند و از ایجاد شوک الکتریکی برای افرادی که با دستگاه تماس دارند جلوگیری شود.
همچنین عبور جریان خطا از طریق سیم ارت کلیدهای حفاظتی مانند فیوزها یا کلیدهای جریان باقی مانده (RCD) را فعال کرده و مدار را قطع می کند. این امر از بروز آتش سوزی و آسیب های جدی تر به تجهیزات جلوگیری می کند.
اجزای اصلی سیستم ارتینگ
یک سیستم ارتینگ کامل از اجزای مختلفی تشکیل شده است که به طور هماهنگ برای ایجاد یک مسیر امن و کارآمد به زمین عمل می کنند. اجزای اصلی سیستم ارتینگ عبارتند از :
- الکترود زمین (میله ارت) : این بخش نقطه اتصال فیزیکی سیستم ارتینگ به زمین است. الکترود زمین معمولاً یک میله فلزی (مسی یا فولادی با روکش مس) است که در عمق مناسبی از زمین دفن می شود تا تماس الکتریکی خوبی با خاک برقرار کند. نوع و ابعاد الکترود زمین بسته به نوع خاک میزان رطوبت و الزامات استانداردها تعیین می شود.
- هادی ارت (سیم ارت) : این بخش مسیر رسانایی است که اجزای مختلف سیستم الکتریکی را به الکترود زمین متصل می کند. سیم ارت باید از جنس رسانای خوب (معمولاً مس یا آلومینیوم) و با سطح مقطع مناسب انتخاب شود تا بتواند جریان های خطا را به طور موثر منتقل کند. رنگ استاندارد سیم ارت در بسیاری از کشورها سبز و زرد است.
- اتصالات ارت : اتصالات ارت نقاط اتصال بین سیم ارت و سایر اجزای سیستم ارتینگ مانند الکترود زمین بدنه تجهیزات و تابلوهای برق هستند.
این اتصالات باید محکم مقاوم در برابر خوردگی و با مقاومت الکتریکی پایین باشند تا عملکرد صحیح سیستم ارتینگ تضمین شود. از انواع مختلف اتصالات مانند اتصالات پیچی جوشی و پرسی برای ایجاد اتصالات ارت استفاده می شود. - شینه ارت : شینه ارت یک هادی فلزی (معمولاً مسی) است که به عنوان نقطه مشترک برای اتصال چندین سیم ارت استفاده می شود.
شینه ارت معمولاً در تابلوهای برق نصب می شود و امکان اتصال آسان و سازمان یافته سیم های ارت مربوط به مدارهای مختلف را فراهم می کند.
اهمیت سیستم ارتینگ
اهمیت سیستم ارتینگ را می توان در سه جنبه اصلی خلاصه کرد :
- ایمنی انسان : مهم ترین کاربرد سیستم ارتینگ حفاظت از جان انسان در برابر شوک الکتریکی است. در صورت بروز خطا و اتصال بدنه تجهیزات به برق سیستم ارتینگ جریان خطا را به زمین منتقل کرده و از عبور جریان از بدن انسان جلوگیری می کند. این امر به ویژه در محیط های مرطوب و مکان هایی که احتمال تماس با زمین وجود دارد بسیار حیاتی است.
- حفاظت از تجهیزات : سیستم ارتینگ از تجهیزات الکتریکی در برابر آسیب های ناشی از اضافه ولتاژ و جریان های نشتی محافظت می کند.
اضافه ولتاژهای ناشی از صاعقه یا کلیدزنی می توانند به تجهیزات الکترونیکی حساس آسیب برسانند. سیستم ارتینگ با ایجاد یک مسیر تخلیه برای این اضافه ولتاژها از تجهیزات محافظت می کند.
همچنین جریان های نشتی که به دلیل خرابی عایق سیم ها یا تجهیزات ایجاد می شوند می توانند باعث گرم شدن بیش از حد و آتش سوزی شوند.سیستم ارتینگ با هدایت این جریان ها به زمین از بروز این خطرات جلوگیری می کند. - عملکرد صحیح سیستم های الکترونیکی : سیستم ارتینگ نقش مهمی در بهبود عملکرد و کاهش نویز در سیستم های الکترونیکی حساس دارد. نویز الکترومغناطیسی می تواند باعث اختلال در عملکرد مدارهای الکترونیکی شود.
سیستم ارتینگ با ایجاد یک پتانسیل مرجع ثابت و حذف جریان های سرگردان به کاهش نویز و بهبود کیفیت سیگنال کمک می کند. این امر به ویژه در سیستم های مخابراتی کامپیوتری و تجهیزات پزشکی بسیار مهم است.
استانداردهای بین المللی و تکنولوژی های پیشرفته در سیستم های ارتینگ
طراحی نصب و نگهداری سیستم های ارتینگ باید مطابق با استانداردهای بین المللی و ملی انجام شود. برخی از مهم ترین استانداردهای بین المللی در زمینه سیستم های ارتینگ عبارتند از :
- IEC ۶۰۳۶۴ : این استاندارد مجموعه جامعی از الزامات برای تاسیسات الکتریکی ولتاژ پایین است و بخش های مختلفی از آن به سیستم های ارتینگ اختصاص دارد. IEC ۶۰۳۶۴ به عنوان یک استاندارد مرجع جهانی در زمینه ایمنی الکتریکی شناخته می شود.
- IEEE Std ۸۰ : این استاندارد توسط موسسه مهندسان برق و الکترونیک (IEEE) تدوین شده و به طور خاص به سیستم های ارتینگ در پست های فشار قوی AC می پردازد. IEEE Std ۸۰ راهنمایی های جامعی برای طراحی و محاسبات سیستم های ارتینگ در پست های فشار قوی ارائه می دهد.
- NFPA ۷۰ (National Electrical Code – NEC) : این استاندارد کد ملی برق ایالات متحده آمریکا است و الزامات مربوط به سیستم های ارتینگ را در تاسیسات الکتریکی در این کشور تعیین می کند. NEC به عنوان یک استاندارد بسیار دقیق و جامع در سطح جهانی شناخته می شود.
علاوه بر استانداردهای بین المللی استانداردهای ملی نیز در هر کشور وجود دارند که الزامات خاصی را برای سیستم های ارتینگ در آن کشور تعیین می کنند. رعایت این استانداردها برای اطمینان از ایمنی و عملکرد صحیح سیستم های الکتریکی ضروری است.
در زمینه تکنولوژی های پیشرفته در سیستم های ارتینگ می توان به موارد زیر اشاره کرد :
- سیستم های ارتینگ هوشمند : این سیستم ها با استفاده از سنسورها و سیستم های مانیتورینگ آنلاین وضعیت سیستم ارتینگ را به طور مداوم پایش می کنند و در صورت بروز هرگونه مشکل هشدار می دهند.
سیستم های ارتینگ هوشمند به بهبود قابلیت اطمینان و کاهش هزینه های نگهداری سیستم های ارتینگ کمک می کنند. - مواد جدید برای الکترودهای زمین : تحقیقات در زمینه مواد جدید برای الکترودهای زمین با هدف افزایش طول عمر بهبود عملکرد و کاهش مقاومت ارت ادامه دارد. استفاده از نانومواد و مواد کامپوزیتی در ساخت الکترودهای زمین از جمله زمینه های مورد توجه در این تحقیقات است.
- روش های نوین نصب الکترودهای زمین : روش های نوین نصب الکترودهای زمین مانند حفاری افقی و استفاده از مواد کاهنده مقاومت خاک (GRM) امکان نصب الکترودهای زمین در شرایط دشوار و دستیابی به مقاومت ارت پایین تر را فراهم می کنند.
نکات فنی مهم در طراحی و اجرای سیستم های ارتینگ
طراحی و اجرای سیستم های ارتینگ نیازمند دانش فنی و رعایت نکات مهمی است که در ادامه به برخی از آن ها اشاره می شود :
- محاسبه سطح مقطع سیم ارت : سطح مقطع سیم ارت باید به گونه ای انتخاب شود که بتواند جریان های خطای پیش بینی شده را به طور ایمن و بدون گرم شدن بیش از حد منتقل کند. محاسبات سطح مقطع سیم ارت بر اساس جریان اتصال کوتاه مدت زمان قطع مدار و جنس هادی انجام می شود.
- انتخاب نوع الکترود زمین : نوع الکترود زمین باید بر اساس نوع خاک میزان رطوبت و فضای موجود انتخاب شود. الکترودهای میله ای صفحه ای و تسمه ای از جمله انواع رایج الکترودهای زمین هستند.
- اندازه گیری مقاومت ارت : پس از نصب سیستم ارتینگ اندازه گیری مقاومت ارت با استفاده از دستگاه های مخصوص ضروری است. مقاومت ارت باید در محدوده مجاز استانداردها باشد. اندازه گیری مقاومت ارت باید به صورت دوره ای و در فواصل زمانی منظم تکرار شود.
- بازرسی و نگهداری سیستم ارتینگ : سیستم ارتینگ باید به صورت دوره ای بازرسی و نگهداری شود تا از عملکرد صحیح و ایمن آن اطمینان حاصل شود. بازرسی سیستم ارتینگ شامل بررسی اتصالات سیم ها و الکترودهای زمین است. در صورت مشاهده هرگونه خوردگی آسیب یا نقص باید اقدامات اصلاحی لازم انجام شود.
نتیجه گیری
سیم ارت و سیستم ارتینگ بنیان ایمنی و عملکرد قابل اعتماد سیستم های الکتریکی را تشکیل می دهند. کاربردهای گسترده سیم ارت در صنایع مختلف نشان دهنده اهمیت حیاتی آن در حفاظت از جان انسان ها تجهیزات و تضمین عملکرد صحیح سیستم های الکتریکی است.
با پیشرفت تکنولوژی و افزایش پیچیدگی سیستم های الکتریکی توجه به طراحی نصب و نگهداری صحیح سیستم های ارتینگ بیش از پیش اهمیت یافته است.
رعایت استانداردهای بین المللی استفاده از تکنولوژی های پیشرفته و توجه به نکات فنی مهم کلید دستیابی به سیستم های ارتینگ ایمن کارآمد و قابل اعتماد است.
پرسش و پاسخ متداول

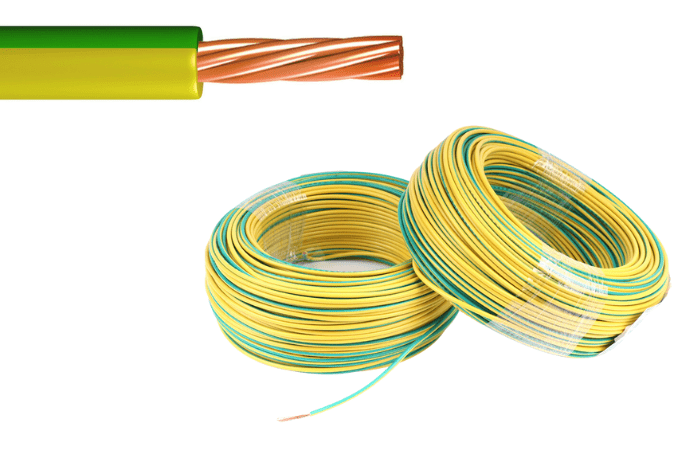

- چرا سیم ارت به رنگ سبز و زرد است؟
رنگ سبز و زرد به عنوان رنگ استاندارد بین المللی برای سیم ارت انتخاب شده است تا به راحتی قابل شناسایی باشد و از اشتباه گرفتن آن با سیم های فاز و نول جلوگیری شود. این رنگ به طور جهانی به عنوان نشانگر ایمنی شناخته می شود و به تکنسین ها و افراد عادی کمک می کند تا به سرعت سیم ارت را تشخیص دهند. - چه زمانی باید سیستم ارتینگ را بازرسی کرد؟
سیستم ارتینگ باید به صورت دوره ای و منظم بازرسی شود. فواصل بازرسی بسته به نوع تاسیسات و شرایط محیطی متفاوت است اما به طور کلی توصیه می شود حداقل سالی یک بار سیستم ارتینگ به طور کامل بازرسی شود.
در محیط های صنعتی و شرایط سخت تر فواصل بازرسی باید کوتاه تر باشد. همچنین پس از هرگونه تغییرات در تاسیسات الکتریکی یا وقوع حوادثی مانند صاعقه بازرسی سیستم ارتینگ ضروری است. - اگر سیستم ارتینگ ساختمان دچار مشکل شود چه خطراتی ایجاد می شود؟
در صورت بروز مشکل در سیستم ارتینگ ایمنی افراد و تجهیزات به شدت به خطر می افتد. خطر شوک الکتریکی افزایش می یابد زیرا در صورت بروز خطا مسیر امنی برای جریان خطا به زمین وجود نخواهد داشت و جریان ممکن است از طریق بدن انسان عبور کند.
همچنین خطر آسیب به تجهیزات الکتریکی و الکترونیکی به دلیل اضافه ولتاژ و جریان های نشتی افزایش می یابد. در موارد حاد عدم عملکرد صحیح سیستم ارتینگ می تواند منجر به آتش سوزی و انفجار شود. بنابراین اطمینان از عملکرد صحیح و نگهداری مناسب سیستم ارتینگ از اهمیت حیاتی برخوردار است.
