محاسبه قطر اینچ لوله

قطر لوله به عنوان یکی از اساسی ترین پارامترهای طراحی در سیستم های انتقال سیالات تعیین کننده عملکرد کارایی و ایمنی این سیستم ها است. انتخاب قطر نامناسب لوله می تواند منجر به افزایش هزینه های انرژی کاهش راندمان انتقال ایجاد مشکلات عملیاتی و حتی خطرات ایمنی شود. محاسبه دقیق قطر لوله نه تنها یک ضرورت مهندسی بلکه یک عامل کلیدی در بهینه سازی عملکرد و کاهش هزینه های پروژه های صنعتی و ساختمانی به شمار می رود.

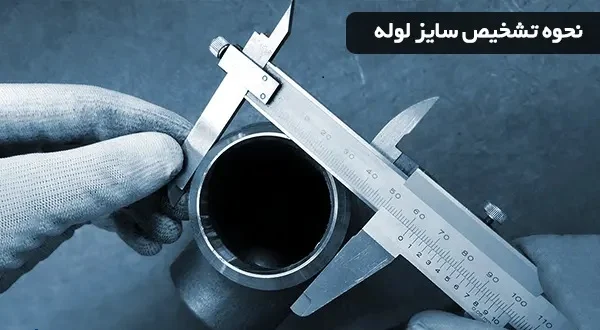

محاسبه قطر اینچ لوله

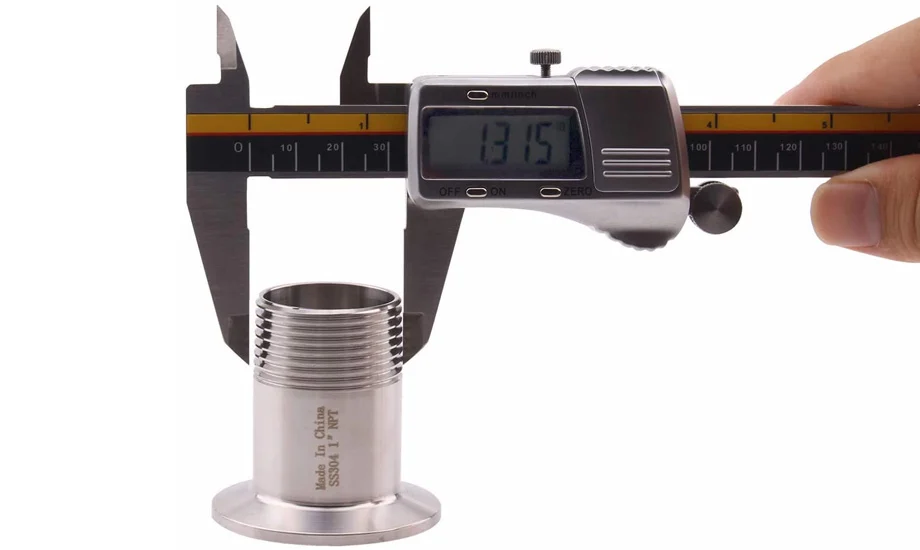

بر اساس گفته وبسایت خبر یک : محاسبه اینچ قطر لوله برای خریداران آن اهمیت دارد .قطر لوله یکی از مهم ‌ترین پارامترها در طراحی و انتخاب لوله برای سیستم‌های مختلف است.قیمت لوله به قطر و ضخامت ان بستگی دارد . در بسیاری از پروژه‌های ساختمانی صنعتی تاسیسات و انتقال سیالات اندازه ‌گیری دقیق قطر لوله ضروری است. این اندازه‌ گیری معمولاً به دو روش اصلی انجام می‌شود: قطر خارجی  (OD)  و قطر داخلی (ID).  در این مقاله به روش‌های محاسبه قطر اینچ لوله و تبدیل آن به واحد میلی ‌مترو بالعکس پرداخته می‌شود.

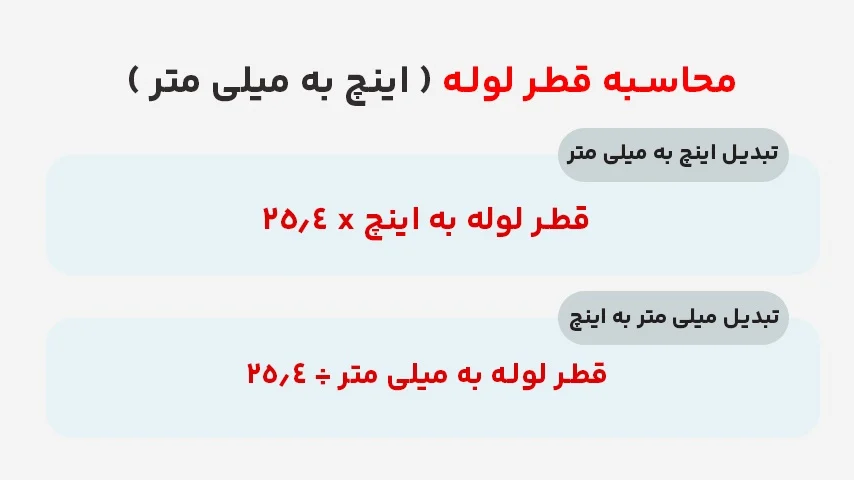

جدول محاسبه قطر اینچ لوله

در جدول زیر تبدیل قطر لوله از میلی ‌متر به اینچ و بالعکس نشان داده شده است. برای راحتی بیشتر مقادیر رایج قطر لوله‌های مختلف در اینچ و معادل آن‌ها در میلی‌متر ذکر شده است.

قطر لوله (اینچ)	قطر خارجی (میلی‌متر)
۱/۴”	۱۳.۷
۱/۲”	۲۱.۳
۳/۴”	۲۶.۷
۱”	۳۳.۴
۱ ۱/۴”	۴۲.۲
۱ ۱/۲”	۴۸.۳
۲”	۶۰.۳
۲ ۱/۲”	۷۳.۰
۳”	۸۸.۹
۳ ۱/۲”	۱۰۱.۶
۴”	۱۱۴.۳
۵”	۱۴۱.۳
۶”	۱۶۸.۳
۸”	۲۱۹.۱
۱۰”	۲۷۳.۰
۱۲”	۳۲۳.۹
۱۴”	۳۵۵.۶
۱۶”	۴۰۶.۴
۱۸”	۴۵۷.۲
۲۰”	۵۰۸.۰
۲۴”	۶۱۰.۰

تعریف قطر لوله و اهمیت آن در مهندسی

در مهندسی لوله کشی قطر لوله به طور معمول به قطر اسمی (Nominal Diameter – DN یا NPS) اشاره دارد که یک مقدار استاندارد شده برای اندازه گیری و شناسایی لوله ها است. با این حال در محاسبات دقیق تر به قطر داخلی (Internal Diameter – ID) و قطر خارجی (Outer Diameter – OD) لوله نیز توجه می شود. قطر داخلی فضای واقعی عبور سیال را مشخص می کند و نقش مستقیم در تعیین سرعت جریان و افت فشار دارد. قطر خارجی در محاسبات مربوط به استحکام و تحمل فشار لوله اهمیت پیدا می کند.

اهمیت قطر لوله در مهندسی چند وجهی است :

• دبی جریان (Flow Rate) : قطر لوله به طور مستقیم بر دبی حجمی سیال عبوری تاثیر می گذارد. با افزایش قطر سطح مقطع جریان افزایش یافته و امکان عبور دبی بیشتر در سرعت ثابت فراهم می شود.
• سرعت جریان (Flow Velocity) : قطر لوله بر سرعت سیال نیز اثرگذار است. برای دبی حجمی ثابت افزایش قطر لوله منجر به کاهش سرعت جریان و بالعکس می شود. سرعت جریان مناسب از ایجاد پدیده های نامطلوب مانند کاویتاسیون ارتعاشات و خوردگی جلوگیری می کند.
• افت فشار (Pressure Drop) : قطر لوله نقش مهمی در تعیین افت فشار در طول لوله دارد. لوله های با قطر کوچکتر به دلیل افزایش سرعت و اصطکاک بیشتر با دیواره لوله افت فشار بالاتری را تجربه می کنند. افت فشار بالا مستلزم استفاده از پمپ های قوی تر و مصرف انرژی بیشتر است.
• هزینه های سیستم : انتخاب قطر لوله تاثیر قابل توجهی بر هزینه های کلی سیستم لوله کشی دارد. لوله های با قطر بزرگتر گران تر بوده و نیاز به اتصالات و تجهیزات بزرگتری دارند. از طرفی لوله های با قطر کوچکتر ممکن است منجر به افزایش هزینه های انرژی به دلیل افت فشار بالا شوند. بنابراین انتخاب قطر بهینه تعادلی بین هزینه های سرمایه گذاری اولیه و هزینه های عملیاتی بلندمدت ایجاد می کند.
• راندمان انتقال : قطر لوله بر راندمان انتقال سیال تاثیر می گذارد. انتخاب قطر نامناسب می تواند منجر به کاهش راندمان سیستم افزایش اتلاف انرژی و کاهش بهره وری کلی فرآیند شود.

به طور خلاصه قطر لوله یک پارامتر طراحی حیاتی است که به طور مستقیم بر عملکرد هیدرولیکی هزینه های اقتصادی و ایمنی سیستم های لوله کشی تاثیر می گذارد. انتخاب دقیق و مهندسی قطر لوله نیازمند درک عمیق از اصول هیدرولیک سیالات مشخصات سیال شرایط عملیاتی و استانداردهای مربوطه است.

اصول هیدرولیکی و فرمول های اساسی محاسبه قطر لوله

محاسبه قطر لوله بر پایه اصول هیدرولیک سیالات استوار است و از فرمول های مختلفی برای تعیین قطر بهینه استفاده می شود. این فرمول ها بر اساس عواملی مانند دبی جریان سرعت جریان افت فشار مجاز خواص سیال (مانند ویسکوزیته و چگالی) و طول لوله استوار هستند.

۱. معادله پیوستگی (Continuity Equation) :

این معادله اصل بقای جرم را در جریان سیالات بیان می کند و به صورت زیر است :

Q = A × V

که در آن :

• Q = دبی حجمی جریان (حجم سیال عبوری در واحد زمان)
• A = سطح مقطع جریان
• V = سرعت متوسط جریان

برای لوله های دایره ای سطح مقطع جریان به صورت زیر محاسبه می شود :

A = (π × D^۲) / ۴

که در آن D قطر داخلی لوله است.

با ترکیب این دو معادله می توان قطر لوله را بر اساس دبی جریان و سرعت جریان مورد نظر محاسبه کرد :

D = √(۴Q / (π × V))

این فرمول یک نقطه شروع برای محاسبه قطر لوله است اما باید با در نظر گرفتن افت فشار و سایر عوامل قطر نهایی را تعیین کرد.

۲. معادله دارسی-وایسباخ (Darcy-Weisbach Equation) :

این معادله یکی از پرکاربردترین فرمول ها برای محاسبه افت فشار اصطکاکی در لوله ها است و به صورت زیر بیان می شود :

ΔP = f × (L/D) × (ρV^۲/۲)

که در آن :

• ΔP = افت فشار اصطکاکی
• f = ضریب اصطکاک دارسی-وایسباخ (وابسته به زبری لوله و عدد رینولدز)
• L = طول لوله
• D = قطر داخلی لوله
• ρ = چگالی سیال
• V = سرعت متوسط جریان

ضریب اصطکاک f به جریان آرام (Laminar Flow) یا آشفته (Turbulent Flow) بستگی دارد و با استفاده از نمودار مودی (Moody Diagram) یا فرمول های تجربی مانند معادله کولبروک-وایت (Colebrook-White equation) تعیین می شود. عدد رینولدز (Reynolds Number – Re) مشخص کننده نوع جریان است و به صورت زیر محاسبه می شود :

Re = (ρVD) / μ

که در آن μ ویسکوزیته دینامیکی سیال است.

• جریان آرام : Re < ۲۳۰۰
• جریان گذرا : ۲۳۰۰ < Re < ۴۰۰۰
• جریان آشفته : Re > ۴۰۰۰

۳. معادله هیزن-ویلیامز (Hazen-Williams Equation) :

این معادله یک فرمول تجربی است که به طور گسترده برای محاسبه افت فشار در لوله های آب استفاده می شود. معادله هیزن-ویلیامز به صورت زیر است :

ΔP = ۱۰.۶۷ × (Q^۱.۸۵ × L) / (C^۱.۸۵ × D^۴.۸۷)

که در آن :

• ΔP = افت فشار بر حسب پاسکال
• Q = دبی جریان بر حسب متر مکعب بر ثانیه
• L = طول لوله بر حسب متر
• C = ضریب زبری هیزن-ویلیامز (وابسته به جنس لوله و شرایط سطح داخلی)
• D = قطر داخلی لوله بر حسب متر

ضریب C برای مواد مختلف لوله متفاوت است و مقادیر آن در استانداردهای مهندسی موجود است. معادله هیزن-ویلیامز نسبت به معادله دارسی-وایسباخ ساده تر است اما دقت آن محدود به جریان آب و شرایط خاصی است.

فرآیند محاسبه قطر لوله

محاسبه قطر لوله معمولاً یک فرآیند تکرارشونده است. مراحل کلی به شرح زیر است :

1. تعیین دبی جریان (Q) : بر اساس نیاز فرآیند یا سیستم دبی جریان مورد نیاز را مشخص کنید.
2. انتخاب سرعت جریان (V) : سرعت جریان مناسب را بر اساس نوع سیال طول لوله ملاحظات خوردگی و سایش و افت فشار مجاز تعیین کنید. سرعت های توصیه شده برای سیالات مختلف در استانداردهای مهندسی موجود است.
3. محاسبه قطر اولیه (D) : با استفاده از معادله پیوستگی و سرعت جریان انتخاب شده قطر اولیه لوله را محاسبه کنید.
4. محاسبه افت فشار (ΔP) : با استفاده از معادله دارسی-وایسباخ یا هیزن-ویلیامز و قطر اولیه افت فشار را محاسبه کنید. برای محاسبه ضریب اصطکاک در معادله دارسی-وایسباخ نیاز به تخمین اولیه ضریب زبری لوله و محاسبه عدد رینولدز است.
5. مقایسه با افت فشار مجاز : افت فشار محاسبه شده را با افت فشار مجاز سیستم مقایسه کنید. اگر افت فشار بیشتر از حد مجاز باشد قطر لوله را افزایش داده و مراحل ۴ و ۵ را تکرار کنید. اگر افت فشار بسیار کمتر از حد مجاز باشد می توان قطر لوله را کاهش داد تا هزینه ها بهینه شوند.
6. انتخاب قطر استاندارد : پس از رسیدن به قطر مناسب نزدیک ترین قطر استاندارد لوله را از جدول های استاندارد انتخاب کنید. لوله ها معمولاً در اندازه های اسمی استاندارد تولید می شوند.
7. بررسی نهایی : با قطر استاندارد انتخاب شده محاسبات را دوباره انجام داده و اطمینان حاصل کنید که عملکرد سیستم در محدوده قابل قبول است.

اجزای سیستم لوله کشی و تاثیر آنها بر قطر لوله

در طراحی سیستم های لوله کشی علاوه بر خود لوله اجزای دیگری نیز وجود دارند که بر انتخاب قطر لوله و عملکرد کلی سیستم تاثیر می گذارند. این اجزا شامل موارد زیر هستند :

• پمپ ها (Pumps) : پمپ ها انرژی لازم برای انتقال سیال در سیستم لوله کشی را تامین می کنند. هد (Head) پمپ که به معنای ارتفاعی است که پمپ می تواند سیال را بالا ببرد باید بر افت فشار کلی سیستم غلبه کند. افت فشار سیستم شامل افت فشار اصطکاکی در لوله ها و اتصالات افت فشار موضعی در شیرها و زانویی ها و اختلاف ارتفاع بین ابتدا و انتهای لوله است. انتخاب قطر لوله مستقیماً بر افت فشار سیستم و در نتیجه بر هد مورد نیاز پمپ تاثیر می گذارد. قطر کوچکتر افت فشار بیشتر و هد پمپ بالاتری را می طلبد.
• شیرها (Valves) : شیرها برای کنترل جریان سیال مسدود کردن جریان تنظیم فشار و جلوگیری از برگشت جریان در سیستم لوله کشی استفاده می شوند. شیرها به خصوص شیرهای کنترلی و شیرهای کاهنده فشار می توانند افت فشار موضعی قابل توجهی ایجاد کنند. این افت فشار موضعی باید در محاسبات افت فشار کلی سیستم در نظر گرفته شود و می تواند بر انتخاب قطر لوله تاثیر بگذارد.
• اتصالات (Fittings) : اتصالات مانند زانویی ها سه راهی ها تبدیل ها و فلنج ها برای اتصال لوله ها به یکدیگر و به تجهیزات دیگر استفاده می شوند. اتصالات نیز افت فشار موضعی ایجاد می کنند که به نوع اتصال زاویه و قطر آن بستگی دارد. در سیستم های لوله کشی پیچیده با تعداد زیاد اتصالات افت فشار موضعی اتصالات می تواند قابل توجه باشد و باید در محاسبات لحاظ شود.
• تغییرات ارتفاع (Elevation Changes) : در سیستم های لوله کشی که در ارتفاعات مختلف قرار دارند اختلاف ارتفاع بین ابتدا و انتهای لوله افت فشار یا افزایش فشار هیدرواستاتیکی ایجاد می کند. این اختلاف فشار هیدرواستاتیکی به چگالی سیال و اختلاف ارتفاع بستگی دارد و باید در محاسبات افت فشار کلی سیستم در نظر گرفته شود. در سیستم های با اختلاف ارتفاع زیاد تاثیر اختلاف ارتفاع بر افت فشار می تواند بیشتر از افت فشار اصطکاکی باشد.
• فیلترها و صافی ها (Filters and Strainers) : فیلترها و صافی ها برای حذف ذرات معلق و ناخالصی ها از سیال استفاده می شوند. این اجزا افت فشار موضعی ایجاد می کنند که به نوع فیلتر اندازه منافذ و میزان گرفتگی فیلتر بستگی دارد. افت فشار فیلترها و صافی ها باید در محاسبات افت فشار کلی سیستم در نظر گرفته شود به خصوص در سیستم هایی که حساس به ذرات معلق هستند.

در فرآیند محاسبه قطر لوله باید افت فشار ناشی از تمامی اجزای سیستم لوله کشی را در نظر گرفت. معمولاً افت فشار موضعی اجزا به صورت ضریب افت موضعی (K) یا طول معادل لوله (Equivalent Length) بیان می شود. ضریب افت موضعی نسبت افت فشار موضعی به هد دینامیکی جریان است و طول معادل لوله طول لوله ای است که افت فشار اصطکاکی آن برابر با افت فشار موضعی آن جزء باشد. با افزودن طول معادل لوله اتصالات و شیرها به طول کل لوله می توان افت فشار کلی سیستم را با استفاده از فرمول های افت فشار اصطکاکی محاسبه کرد.

استانداردها در محاسبه قطر لوله

محاسبه و طراحی سیستم های لوله کشی تحت تاثیر استانداردهای بین المللی و کدهای مهندسی مختلفی قرار دارد. این استانداردها دستورالعمل ها و الزامات فنی را برای انتخاب مواد لوله ابعاد لوله روش های محاسباتی روش های نصب و تست سیستم های لوله کشی ارائه می دهند. رعایت این استانداردها تضمین کننده ایمنی قابلیت اطمینان و عملکرد صحیح سیستم های لوله کشی است. برخی از مهم ترین استانداردهای بین المللی و کدها در زمینه محاسبه قطر لوله عبارتند از :

• ASME B۳۱ : این استاندارد مجموعه ای از کدها برای لوله کشی تحت فشار است که توسط انجمن مهندسان مکانیک آمریکا (American Society of Mechanical Engineers) تدوین شده است. ASME B۳۱ شامل بخش های مختلفی برای انواع سیستم های لوله کشی مانند لوله کشی نیروگاهی (B۳۱.۱) لوله کشی فرآیندی (B۳۱.۳) لوله کشی انتقال و توزیع گاز (B۳۱.۸) و لوله کشی تبرید (B۳۱.۵) است. این استانداردها روش های محاسباتی الزامات طراحی مواد مجاز روش های ساخت بازرسی و تست را برای سیستم های لوله کشی ارائه می دهند. در بخش های مربوط به طراحی هیدرولیکی روش های محاسبه افت فشار انتخاب قطر لوله و پمپ بر اساس شرایط عملیاتی و مشخصات سیال ذکر شده است.
• ANSI (American National Standards Institute) : موسسه استانداردهای ملی آمریکا استانداردهای مختلفی را در زمینه لوله کشی منتشر کرده است. استانداردهای ANSI طیف گسترده ای از موضوعات مرتبط با لوله کشی را پوشش می دهند از جمله ابعاد لوله ها و اتصالات مواد لوله فلنج ها شیرها و روش های تست غیرمخرب. استانداردهای ANSI به طور گسترده در صنایع مختلف در سراسر جهان مورد استفاده قرار می گیرند و مرجع مهمی برای طراحی و ساخت سیستم های لوله کشی هستند.
• ISO (International Organization for Standardization) : سازمان بین المللی استانداردسازی استانداردهای جامعی را در زمینه لوله کشی و اجزای آن منتشر کرده است. استانداردهای ISO با هدف ایجاد یکپارچگی و سازگاری در سطح بین المللی تدوین شده اند و به عنوان مرجع معتبری در صنایع مختلف شناخته می شوند. استانداردهای ISO در زمینه لوله کشی موضوعاتی مانند ابعاد لوله ها اتصالات فلنج ها شیرها روش های تست و الزامات عملکرد را پوشش می دهند.
• API (American Petroleum Institute) : موسسه نفت آمریکا استانداردهای تخصصی را برای صنایع نفت و گاز تدوین کرده است. استانداردهای API به طور خاص بر سیستم های لوله کشی مورد استفاده در صنایع نفت و گاز تمرکز دارند و الزامات سختگیرانه تری را برای ایمنی و قابلیت اطمینان این سیستم ها ارائه می دهند. استانداردهای API موضوعاتی مانند طراحی ساخت نصب بازرسی و نگهداری سیستم های لوله کشی در صنایع نفت و گاز را پوشش می دهند.
• AWWA (American Water Works Association) : انجمن آب آمریکا استانداردهای تخصصی را برای سیستم های لوله کشی آب آشامیدنی و فاضلاب تدوین کرده است. استانداردهای AWWA بر جنبه های بهداشتی و زیست محیطی سیستم های آب و فاضلاب تاکید دارند و الزامات خاصی را برای مواد لوله روش های ضدعفونی و جلوگیری از آلودگی آب ارائه می دهند.

علاوه بر استانداردهای بین المللی کدهای ملی و منطقه ای نیز در کشورهای مختلف وجود دارند که بر طراحی و ساخت سیستم های لوله کشی حاکم هستند. این کدها ممکن است بر اساس استانداردهای بین المللی تدوین شده باشند یا الزامات خاصی را برای شرایط محلی و قوانین ملی اضافه کنند. در هر پروژه لوله کشی لازم است استانداردهای بین المللی و کدهای ملی مربوطه را شناسایی و رعایت کرد.

فناوری های نوین در طراحی لوله کشی

در دنیای امروز فناوری های نوین و نرم افزارهای پیشرفته نقش مهمی در بهبود دقت سرعت و کارایی فرآیند طراحی و محاسبه سیستم های لوله کشی ایفا می کنند. این فناوری ها و نرم افزارها امکان مدل سازی دقیق سیستم های پیچیده انجام محاسبات هیدرولیکی پیشرفته بهینه سازی طراحی و کاهش خطاهای انسانی را فراهم می کنند. برخی از فناوری های نوین و نرم افزارهای پیشرفته در طراحی لوله کشی عبارتند از :

• نرم افزارهای تحلیل دینامیک سیالات محاسباتی (CFD – Computational Fluid Dynamics) : نرم افزارهای CFD با استفاده از روش های عددی جریان سیال در سیستم های لوله کشی را شبیه سازی می کنند. این نرم افزارها امکان تحلیل دقیق جریان های پیچیده پیش بینی افت فشار سرعت جریان توزیع دما و سایر پارامترهای جریان را در نقاط مختلف سیستم فراهم می کنند. نرم افزارهای CFD به ویژه در طراحی سیستم های لوله کشی پیچیده با هندسه های غیرمعمول و شرایط عملیاتی دشوار ابزار بسیار قدرتمندی هستند.
• نرم افزارهای مدل سازی اطلاعات ساختمان (BIM – Building Information Modeling) : نرم افزارهای BIM امکان ایجاد مدل های سه بعدی هوشمند از سیستم های لوله کشی را فراهم می کنند. این مدل ها شامل اطلاعات جامعی در مورد اجزای سیستم مشخصات فنی موقعیت مکانی و روابط بین اجزا هستند. نرم افزارهای BIM به مهندسان کمک می کنند تا سیستم های لوله کشی را به صورت بصری مدل سازی کنند تداخلات را شناسایی کنند محاسبات هیدرولیکی را انجام دهند و نقشه های اجرایی را به طور خودکار تولید کنند.
• نرم افزارهای تحلیل تنش لوله (Pipe Stress Analysis Software) : نرم افزارهای تحلیل تنش لوله برای بررسی استحکام و پایداری سیستم های لوله کشی تحت بارهای مختلف مانند فشار داخلی وزن سیال بارهای حرارتی و بارهای خارجی استفاده می شوند. این نرم افزارها امکان تحلیل تنش ها و تغییر شکل های لوله اتصالات و تکیه گاه ها را فراهم می کنند و به مهندسان کمک می کنند تا سیستم های لوله کشی ایمن و پایدار طراحی کنند. نرم افزارهای تحلیل تنش لوله به ویژه در طراحی سیستم های لوله کشی با فشار بالا دما بالا و شرایط لرزه خیز اهمیت ویژه ای دارند.
• حسگرهای هوشمند و اینترنت اشیاء (IoT – Internet of Things) : حسگرهای هوشمند که به سیستم های لوله کشی متصل می شوند امکان پایش لحظه ای پارامترهای مختلف مانند فشار دما دبی جریان ارتعاشات و خوردگی را فراهم می کنند. داده های جمع آوری شده توسط حسگرها از طریق اینترنت اشیاء به سیستم های مرکزی منتقل می شوند و برای تحلیل مانیتورینگ و بهینه سازی عملکرد سیستم های لوله کشی استفاده می شوند. حسگرهای هوشمند و IoT امکان نگهداری پیشگیرانه تشخیص زودهنگام مشکلات و بهبود راندمان سیستم های لوله کشی را فراهم می کنند.
• چاپ سه بعدی (۳D Printing) : فناوری چاپ سه بعدی امکان ساخت اجزای لوله کشی با هندسه های پیچیده و سفارشی را فراهم می کند. چاپ سه بعدی به ویژه در تولید قطعات نمونه اولیه قطعات یدکی و قطعات با تعداد کم کاربرد دارد. در آینده انتظار می رود چاپ سه بعدی نقش مهم تری در تولید اجزای لوله کشی و ساخت سیستم های لوله کشی سفارشی ایفا کند.

استفاده از این فناوری های نوین و نرم افزارهای پیشرفته به مهندسان کمک می کند تا سیستم های لوله کشی را با دقت بیشتر سرعت بالاتر و هزینه کمتر طراحی کنند. این فناوری ها نه تنها فرآیند طراحی را بهبود می بخشند بلکه امکان بهینه سازی عملکرد افزایش ایمنی و کاهش هزینه های عملیاتی سیستم های لوله کشی را نیز فراهم می کنند.

چالش ها در محاسبه قطر لوله

محاسبه قطر لوله علی رغم وجود فرمول ها و نرم افزارهای پیشرفته با چالش ها و محدودیت های فنی مختلفی روبرو است. این چالش ها ناشی از پیچیدگی جریان سیالات عدم قطعیت در مشخصات سیال و شرایط عملیاتی و محدودیت های مدل های محاسباتی هستند. برخی از مهم ترین چالش ها و محدودیت های فنی در محاسبه قطر لوله عبارتند از :

• خواص غیرایده آل سیالات : فرمول های ساده افت فشار اغلب برای سیالات نیوتنی با خواص ثابت فرض شده اند. در عمل بسیاری از سیالات صنعتی غیرنیوتنی هستند و خواص آنها (مانند ویسکوزیته و چگالی) با دما فشار و نرخ برش تغییر می کند. محاسبه دقیق افت فشار برای سیالات غیرنیوتنی نیازمند استفاده از مدل های رئولوژیکی پیچیده تر و نرم افزارهای CFD است.
• جریان های چندفازی : در برخی از سیستم های لوله کشی جریان سیال به صورت چندفازی (مانند جریان گاز-مایع یا جریان جامد-مایع) است. محاسبه افت فشار در جریان های چندفازی بسیار پیچیده تر از جریان های تکفازی است و نیازمند استفاده از مدل های جریان چندفازی و روش های محاسباتی خاص است.
• هندسه های پیچیده : فرمول های ساده افت فشار معمولاً برای لوله های مستقیم و ساده قابل استفاده هستند. در سیستم های لوله کشی پیچیده با هندسه های غیرمعمول زانویی های متعدد انشعابات و تغییر قطرها محاسبه دقیق افت فشار با استفاده از فرمول های ساده دشوار است. در این موارد استفاده از نرم افزارهای CFD برای شبیه سازی جریان و محاسبه افت فشار توصیه می شود.
• عدم قطعیت در داده های ورودی : دقت محاسبات قطر لوله به دقت داده های ورودی مانند دبی جریان سرعت جریان مجاز مشخصات سیال زبری لوله و طول لوله بستگی دارد. در عمل ممکن است داده های ورودی با عدم قطعیت همراه باشند و این عدم قطعیت می تواند بر دقت نتایج محاسبات تاثیر بگذارد. برای کاهش تاثیر عدم قطعیت داده های ورودی استفاده از روش های تحلیل حساسیت و تحلیل عدم قطعیت توصیه می شود.
• پدیده های گذرا و ناپایا : فرمول های ساده افت فشار معمولاً برای جریان های پایا و دائمی قابل استفاده هستند. در سیستم های لوله کشی که با پدیده های گذرا و ناپایا مانند ضربه قوچ (Water Hammer) نوسانات فشار و جریان های پالسی مواجه هستند استفاده از فرمول های ساده ممکن است منجر به نتایج نادرست شود. در این موارد استفاده از روش های تحلیل گذرا و نرم افزارهای شبیه سازی دینامیکی توصیه می شود.
• خوردگی و رسوب گذاری : با گذشت زمان سطح داخلی لوله ها ممکن است دچار خوردگی و رسوب گذاری شود. خوردگی و رسوب گذاری باعث افزایش زبری سطح داخلی لوله و کاهش قطر داخلی لوله می شود که در نتیجه افت فشار افزایش می یابد. در طراحی سیستم های لوله کشی بلندمدت باید تاثیر خوردگی و رسوب گذاری بر افت فشار را در نظر گرفت و اقدامات پیشگیرانه مانند انتخاب مواد مقاوم به خوردگی و استفاده از روش های رسوب زدایی را در نظر گرفت.

برای مقابله با این چالش ها و محدودیت های فنی لازم است مهندسان از دانش و تجربه کافی در زمینه هیدرولیک سیالات نرم افزارهای پیشرفته و استانداردهای مربوطه برخوردار باشند. همچنین انجام آزمایش های تجربی و اعتبارسنجی مدل های محاسباتی می تواند به بهبود دقت و قابلیت اطمینان محاسبات قطر لوله کمک کند.

نکات کلیدی در انتخاب قطر لوله

بهینه سازی و بهبود عملکرد سیستم های لوله کشی از طریق انتخاب دقیق قطر لوله و سایر پارامترهای طراحی می تواند منجر به کاهش هزینه های انرژی افزایش راندمان انتقال کاهش مشکلات عملیاتی و افزایش عمر مفید سیستم شود. برخی از نکات کلیدی برای بهینه سازی و بهبود عملکرد سیستم های لوله کشی عبارتند از :

• انتخاب سرعت جریان بهینه : سرعت جریان تاثیر قابل توجهی بر افت فشار و هزینه های انرژی دارد. سرعت های بسیار پایین ممکن است منجر به رسوب گذاری و کاهش راندمان انتقال شوند در حالی که سرعت های بسیار بالا باعث افزایش افت فشار خوردگی و سایش می شوند. انتخاب سرعت جریان بهینه تعادلی بین این دو عامل ایجاد می کند. سرعت های توصیه شده برای سیالات مختلف در استانداردهای مهندسی موجود است.
• کاهش طول لوله و تعداد اتصالات : طول لوله و تعداد اتصالات مستقیماً بر افت فشار سیستم تاثیر می گذارند. با کاهش طول لوله و تعداد اتصالات می توان افت فشار را کاهش داد و راندمان سیستم را افزایش داد. در طراحی مسیر لوله کشی باید سعی شود کوتاه ترین مسیر ممکن را انتخاب کرد و از استفاده از اتصالات غیرضروری اجتناب کرد.
• انتخاب مواد لوله مناسب : جنس لوله بر زبری سطح داخلی مقاومت به خوردگی و طول عمر لوله تاثیر می گذارد. انتخاب مواد لوله مناسب با توجه به نوع سیال شرایط عملیاتی و محیطی می تواند به کاهش افت فشار افزایش عمر مفید لوله و کاهش هزینه های نگهداری کمک کند.
• استفاده از لوله های با سطح داخلی صاف : زبری سطح داخلی لوله مستقیماً بر ضریب اصطکاک و افت فشار تاثیر می گذارد. استفاده از لوله های با سطح داخلی صاف می تواند افت فشار را کاهش داده و راندمان سیستم را افزایش دهد. لوله های پلاستیکی و لوله های فولادی با پوشش داخلی صاف از جمله گزینه های مناسب برای کاهش زبری سطح داخلی هستند.
• طراحی سیستم پمپاژ بهینه : سیستم پمپاژ نقش کلیدی در عملکرد سیستم لوله کشی دارد. انتخاب پمپ مناسب با هد و دبی مورد نیاز و طراحی سیستم پمپاژ بهینه می تواند به کاهش مصرف انرژی و افزایش راندمان سیستم کمک کند. استفاده از پمپ های با راندمان بالا پمپ های سرعت متغیر و سیستم های کنترل پمپ هوشمند از جمله راهکارهای بهینه سازی سیستم پمپاژ هستند.
• نگهداری و بازرسی منظم : نگهداری و بازرسی منظم سیستم های لوله کشی می تواند به تشخیص زودهنگام مشکلات جلوگیری از خرابی های ناگهانی و افزایش عمر مفید سیستم کمک کند. بازرسی دوره ای لوله ها اتصالات شیرها و پمپ ها تمیزکاری و رسوب زدایی لوله ها و انجام تعمیرات به موقع از جمله اقدامات نگهداری و بازرسی مهم هستند.
• استفاده از فناوری های نوین : استفاده از فناوری های نوین مانند حسگرهای هوشمند نرم افزارهای مانیتورینگ و سیستم های کنترل هوشمند می تواند به پایش لحظه ای عملکرد سیستم تشخیص مشکلات بهینه سازی عملیات و کاهش هزینه های انرژی کمک کند.

با رعایت این نکات کلیدی می توان سیستم های لوله کشی را به گونه ای طراحی و بهره برداری کرد که عملکرد بهینه راندمان بالا هزینه کم و عمر مفید طولانی داشته باشند.

جمع بندی مقاله

محاسبه دقیق قطر لوله فراتر از یک محاسبات ساده مهندسی بنیان طراحی کارآمد و ایمن سیستم های لوله کشی در صنایع مختلف است. از صنایع نفت و گاز و پتروشیمی گرفته تا تاسیسات آب و فاضلاب و سیستم های HVAC در ساختمان ها انتخاب قطر لوله بهینه تاثیر مستقیم بر عملکرد هزینه ها و پایداری این سیستم ها دارد.

با پیشرفت فناوری و ظهور نرم افزارهای پیشرفته مهندسان امروزی قادرند با دقت و سرعت بیشتری قطر لوله را محاسبه و سیستم های لوله کشی را بهینه سازی کنند. استفاده از نرم افزارهای CFD برای شبیه سازی جریان نرم افزارهای BIM برای مدل سازی سه بعدی و نرم افزارهای تحلیل تنش لوله برای بررسی استحکام امکان طراحی سیستم های پیچیده و کارآمد را فراهم آورده است.

با این حال چالش ها و محدودیت های فنی مانند خواص غیرایده آل سیالات جریان های چندفازی و عدم قطعیت در داده های ورودی همچنان پابرجا هستند. مهندسان باید با درک عمیق از اصول هیدرولیک سیالات استانداردهای مربوطه و فناوری های نوین این چالش ها را مدیریت کرده و به طراحی سیستم های لوله کشی ایمن کارآمد و پایدار دست یابند.

در نهایت محاسبه دقیق قطر لوله نه تنها یک گام ضروری در طراحی سیستم های لوله کشی است بلکه یک سرمایه گذاری هوشمندانه برای دستیابی به بهره وری بالاتر کاهش هزینه ها و افزایش ایمنی در طول عمر سیستم به شمار می رود.
