ترانسمیتر دما چیست؟

کنترل و اندازه‌گیری دقیق دما در فرآیندهای صنعتی و سیستم‌های مختلف اهمیت بسیار بالایی دارد. یکی از ابزارهای حیاتی برای اندازه‌گیری دما در این سیستم‌ها، ترانسمیتر دما است. این دستگاه‌ها به طور گسترده در صنایع مختلف از جمله نفت و گاز، شیمیایی، غذایی، دارویی و بسیاری دیگر مورد استفاده قرار می‌گیرند. ترانسمیترهای دما به کمک حسگرهای خاصی مانند ترموکوپل‌ها و RTDها (مقاومت حرارتی)، دمای سیستم را اندازه‌گیری کرده و آن را به سیگنال‌های الکتریکی قابل استفاده برای سیستم‌های کنترلی تبدیل می‌کنند.

در این مقاله به طور جامع به بررسی مفهوم، ساختار، عملکرد، انواع و کاربردهای ترانسمیتر دما پرداخته می‌شود. همچنین مزایا،

معایب و نکات مهم در انتخاب و استفاده از این دستگاه‌ها مورد بحث قرار خواهد گرفت.

ترانسمیتر دما چیست؟

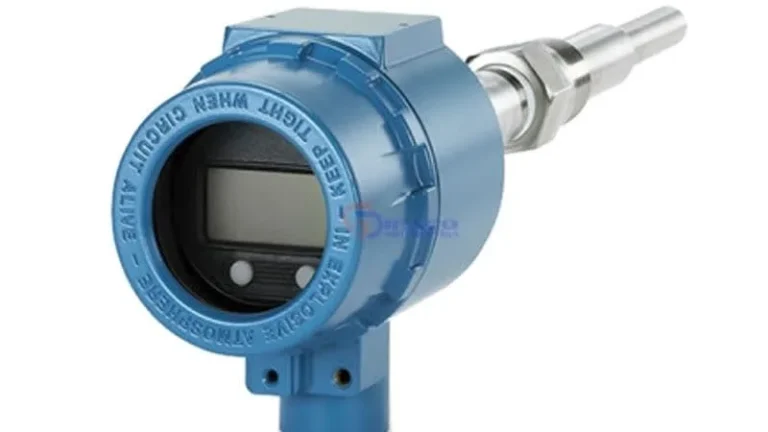

ترانسمیتر دما (Temperature Transmitter) دستگاهی است که دما را از یک حسگر مانند ترموکوپل یا RTD دریافت کرده و آن را به یک سیگنال الکتریکی تبدیل می‌کند. این سیگنال معمولاً به صورت استاندارد صنعتی مانند 4 تا 20 میلی‌آمپر یا سیگنال‌های دیجیتال نظیر HART به سیستم‌های کنترل یا مانیتورینگ ارسال می‌شود. ترانسمیتر دما با تبدیل مقادیر فیزیکی دما به سیگنال الکتریکی، امکان کنترل دقیق و اتوماسیون فرآیندهای صنعتی را فراهم می‌کند.

ترانسمیتر دما در انواع مختلفی عرضه می‌شود که هر یک برای کاربردهای خاصی طراحی شده‌اند. این دستگاه‌ها از نظر دقت، نوع سیگنال خروجی، نوع حسگر و مقاومتی که در برابر شرایط محیطی دارند، متفاوت هستند.

اجزای ترانسمیتر دما

ترانسمیترهای دما از چندین جزء اصلی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد آن دارند. این اجزا عبارتند از:

1. حسگر دما (Temperature Sensor): حسگرها عنصر اصلی اندازه‌گیری دما در ترانسمیترها هستند. دو نوع حسگر رایج در ترانسمیترهای دما وجود دارد: ترموکوپل (Thermocouple) و RTD (Resistance Temperature Detector). این حسگرها تغییرات دما را به تغییرات ولتاژ یا مقاومت تبدیل می‌کنند.
2. مدار تبدیل (Signal Conditioning Circuit): این مدار سیگنال خام تولید شده توسط حسگر را پردازش می‌کند. این پردازش شامل فیلتر کردن نویز، تقویت سیگنال و خطی‌سازی است تا سیگنال به شکلی قابل استفاده برای کنترلرهای صنعتی تبدیل شود.
3. مدار خروجی (Output Circuit): این مدار سیگنال پردازش‌شده را به سیگنال استاندارد صنعتی تبدیل می‌کند. رایج‌ترین سیگنال خروجی 4 تا 20 میلی‌آمپر است که به کنترلرها و سیستم‌های مانیتورینگ ارسال می‌شود.
4. محفظه (Housing): ترانسمیتر دما معمولاً دارای یک محفظه مقاوم است که از اجزا و مدارهای داخلی در برابر شرایط محیطی محافظت می‌کند. این محفظه‌ها بسته به کاربرد می‌توانند در برابر ضربه، خوردگی، گرد و غبار و رطوبت مقاوم باشند.

نحوه عملکرد ترانسمیتر دما

عملکرد ترانسمیتر دما به این صورت است که ابتدا حسگر دما تغییرات دمای محیط یا سیال را اندازه‌گیری می‌کند. این تغییرات دما بسته به نوع حسگر، به تغییرات مقاومت الکتریکی (در RTD) یا ولتاژ (در ترموکوپل) تبدیل می‌شود. سپس سیگنال تولید شده توسط حسگر به کمک مدارهای داخلی ترانسمیتر تقویت و پردازش می‌شود تا نویزها و خطاهای احتمالی کاهش یابد.

پس از تقویت و پردازش، سیگنال به یک خروجی استاندارد مانند 4 تا 20 میلی‌آمپر یا سیگنال دیجیتال تبدیل می‌شود. این سیگنال خروجی به سیستم‌های کنترل و مانیتورینگ ارسال می‌شود تا به کمک آن دما را در فرآیندهای صنعتی پایش و کنترل کنند. به عبارت دیگر، ترانسمیتر دما پل ارتباطی میان حسگرهای دما و سیستم‌های کنترلی است.

انواع ترانسمیتر دما

ترانسمیترهای دما را می‌توان بر اساس نوع حسگر مورد استفاده، نوع سیگنال خروجی و کاربردها دسته‌بندی کرد. در زیر به برخی از انواع اصلی ترانسمیترهای دما اشاره شده است:

1. ترانسمیتر دما با ترموکوپل (Thermocouple Temperature Transmitter)

ترموکوپل یکی از رایج‌ترین حسگرهای دما در صنایع مختلف است که از دو فلز مختلف تشکیل شده و با تغییر دما، ولتاژ تولید می‌کند. ترانسمیترهای دما با ترموکوپل به دلیل مقاومت بالا در برابر دماهای بسیار بالا و پایین، در بسیاری از کاربردهای صنعتی مانند نیروگاه‌ها، صنایع فلزی و سیستم‌های حرارتی استفاده می‌شوند.

ویژگی‌ها:

• محدوده دمایی گسترده
• دوام و مقاومت در برابر شرایط سخت محیطی
• دقت متوسط در مقایسه با RTD

2. ترانسمیتر دما با RTD (Resistance Temperature Detector)

RTD نوع دیگری از حسگر دما است که بر اساس تغییر مقاومت فلزات با تغییر دما کار می‌کند. RTDها معمولاً از فلزات با مقاومت ثابت مانند پلاتین ساخته می‌شوند و دقت بالاتری نسبت به ترموکوپل‌ها دارند. ترانسمیترهای دما با RTD برای کاربردهایی که دقت و پایداری بالاتری نیاز دارند، مانند صنایع داروسازی و غذایی، مناسب‌تر هستند.

ویژگی‌ها:

• دقت و پایداری بالا
• مناسب برای دماهای متوسط
• حساسیت بیشتر نسبت به ترموکوپل‌ها

3. ترانسمیتر دما با خروجی آنالوگ (Analog Temperature Transmitter)

این نوع ترانسمیترها سیگنال‌های آنالوگ، معمولاً 4 تا 20 میلی‌آمپر، تولید می‌کنند که به سیستم‌های کنترلی ارسال می‌شود. این نوع سیگنال خروجی به دلیل ساده بودن و سازگاری با اکثر سیستم‌های کنترلی صنعتی، به طور گسترده استفاده می‌شود.

ویژگی‌ها:

• سازگاری بالا با سیستم‌های صنعتی
• مناسب برای فواصل طولانی انتقال سیگنال
• عدم حساسیت به نویزهای الکتریکی

4. ترانسمیتر دما با خروجی دیجیتال (Digital Temperature Transmitter)

ترانسمیترهای دما با خروجی دیجیتال سیگنال‌های دیجیتالی را از طریق پروتکل‌هایی مانند HART یا Modbus ارسال می‌کنند. این نوع ترانسمیترها قابلیت ارائه اطلاعات دقیق‌تری درباره وضعیت دستگاه و حتی اطلاعات عیب‌یابی دارند.

ویژگی‌ها:

• قابلیت ارتباط دوطرفه و ارسال داده‌های بیشتر
• امکان تشخیص خطا و عیب‌یابی از راه دور
• مناسب برای سیستم‌های پیچیده و پیشرفته

5. ترانسمیتر دما بی‌سیم (Wireless Temperature Transmitter)

در سال‌های اخیر، استفاده از ترانسمیترهای دما بی‌سیم در حال افزایش است. این ترانسمیترها بدون نیاز به کابل‌کشی، داده‌های دما را از حسگر به سیستم کنترلی ارسال می‌کنند. این تکنولوژی به خصوص در محیط‌هایی که نصب کابل مشکل یا پرهزینه است، بسیار کاربردی است.

ویژگی‌ها:

• نصب و راه‌اندازی آسان
• کاهش هزینه‌های کابل‌کشی
• مناسب برای محیط‌های دورافتاده یا خطرناک

کاربردهای ترانسمیتر دما

ترانسمیترهای دما در صنایع مختلفی مورد استفاده قرار می‌گیرند. در زیر به برخی از مهم‌ترین کاربردهای این دستگاه‌ها اشاره شده است:

1. صنایع نفت و گاز

در صنایع نفت و گاز، کنترل دقیق دما در فرآیندهای حفاری، پالایش و انتقال نفت و گاز بسیار حیاتی است. ترانسمیترهای دما در این صنایع برای پایش دمای سیالات، گازها و تجهیزات به کار می‌روند. این ترانسمیترها باید در برابر شرایط محیطی سخت مانند دماهای بسیار بالا و پایین، خوردگی و فشار مقاوم باشند.

2. صنایع شیمیایی و پتروشیمی

در صنایع شیمیایی، کنترل دما در فرآیندهای تولید و واکنش‌های شیمیایی نقش بسیار مهمی دارد. استفاده از ترانسمیترهای دما با دقت و پایداری بالا در این صنعت ضروری است تا بتوان دما را به طور دقیق کنترل و از بروز مشکلات احتمالی جلوگیری کرد.

3. صنایع غذایی و دارویی

در صنایع غذایی و دارویی، کنترل دقیق دما برای حفظ کیفیت محصولات و رعایت استانداردهای بهداشتی اهمیت زیادی دارد. ترانسمیترهای دما در این صنایع برای کنترل دما در فرآیندهای پخت، تخمیر، ذخیره‌سازی و حمل‌ونقل به کار می‌روند. دقت بالا و امکان تمیزکاری آسان از ویژگی‌های مهم ترانسمیترهای دما در این صنایع است.

4. نیروگاه‌ها

نیروگاه‌های حرارتی و برق برای تولید انرژی به دماهای بالا نیاز دارند. ترانسمیترهای دما در این نیروگاه‌ها برای اندازه‌گیری و کنترل دمای بخار، سوخت و سایر تجهیزات استفاده می‌شوند. دقت و پایداری ترانسمیترهای دما در این صنعت اهمیت ویژه‌ای دارد.

5. سیستم‌های HVAC

سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) برای کنترل دمای محیط‌های مختلف مانند ساختمان‌ها، کارخانه‌ها و مراکز داده از ترانسمیترهای دما استفاده می‌کنند. این دستگاه‌ها به سیستم‌های کنترل کمک می‌کنند تا دما را به طور خودکار تنظیم کنند و در نتیجه بهره‌وری انرژی را افزایش دهند.

مزایای استفاده از ترانسمیتر دما

ترانسمیترهای دما مزایای زیادی در کنترل فرآیندهای صنعتی دارند. در زیر به برخی از این مزایا اشاره شده است:

1. دقت بالا: ترانسمیترهای دما با دقت بالایی دما را اندازه‌گیری کرده و به سیستم کنترلی ارسال می‌کنند.
2. کاهش خطا: استفاده از ترانسمیترهای دما کمک می‌کند تا خطاهای مربوط به اندازه‌گیری دما کاهش یابد.
3. انعطاف‌پذیری: این دستگاه‌ها در انواع مختلف و برای کاربردهای متنوع طراحی شده‌اند و در صنایع مختلف قابل استفاده هستند.
4. قابلیت ارتباط با سیستم‌های کنترلی: ترانسمیترهای دما می‌توانند به راحتی با سیستم‌های کنترل صنعتی مانند PLCها و DCSها ارتباط برقرار کنند.

معایب ترانسمیتر دما

با وجود مزایای متعدد، ترانسمیترهای دما نیز دارای برخی معایب هستند:

1. هزینه بالا: برخی از ترانسمیترهای دما با دقت و ویژگی‌های پیشرفته، هزینه‌های بالاتری نسبت به دستگاه‌های ساده‌تر دارند.
2. نیاز به کالیبراسیون منظم: برای حفظ دقت اندازه‌گیری، کالیبراسیون منظم ترانسمیترهای دما ضروری است.
3. پیچیدگی در نصب و راه‌اندازی: نصب و راه‌اندازی ترانسمیترهای دما نیاز به تخصص و دقت بیشتری دارد، به خصوص در سیستم‌های پیچیده.

نتیجه‌گیری

ترانسمیتر دما ابزاری حیاتی برای اندازه‌گیری و کنترل دما در فرآیندهای صنعتی است. این دستگاه‌ها با دقت بالا و انعطاف‌پذیری زیاد، در طیف گسترده‌ای از صنایع مانند نفت و گاز، شیمیایی، غذایی، دارویی و نیروگاه‌ها استفاده می‌شوند. انتخاب ترانسمیتر دمای مناسب بر اساس نوع حسگر، سیگنال خروجی و شرایط محیطی از اهمیت ویژه‌ای برخوردار است. با توجه به مزایا و معایب ترانسمیترهای دما، انتخاب صحیح این دستگاه‌ها می‌تواند به بهبود بهره‌وری و کیفیت فرآیندهای صنعتی کمک کند.
